Řezačka polystyrenu BIG 3*1,3*(1-4)m, Litvínov

 Počítačem řízená řezačka polystyrénu Alfa Cutter T2100 - BIG

Cílem bylo dodat zákazníkovi technologii pro řezání polystyrénu. Šlo o počítačem řízený stoj velkých rozměrů. Konstrukce vycházela z konstrukce Alfa Cutter T2100, kde standardní rozměry se protáhly na 3300mm x 1500mm. Při dodržení těchto rozměrů nebylo již možné sehnat požadovanou délku pohonných šroubovic a i kdyby se podařilo sehnat přesné rovné šroubovice v těchto délkách, tak při vysokých otáčkých by šroubovice kmitala tak silně, že by se kmitání přenášelo na hlavní řezací věž.

Proto bylo nutné zvolit jinou technologii pohonu a to pomocí ozubeného řemene. Tento způsob se zdál jako velice výhodný, rychlý, tichý a přesný. Řezačka je vyavená v ose "X" převodovkou pro plynulý pohyb. Svislá osa zůstává hnaná přímo, neboť se ukázalo, že převodovka zde nic neřeší. Svislé rameno oproti standardní verzi Alfa Cutter T2100 má boční výstuhu pro eliminaci výkyvu dlouhé věže. Při testech u zákazníka se zdá být konstrukce velice zdařilá, řez je poměrně hladký a přesný. I zde bych rád poděkoval zákazníkovi za výdrž při odladění konstrukce.

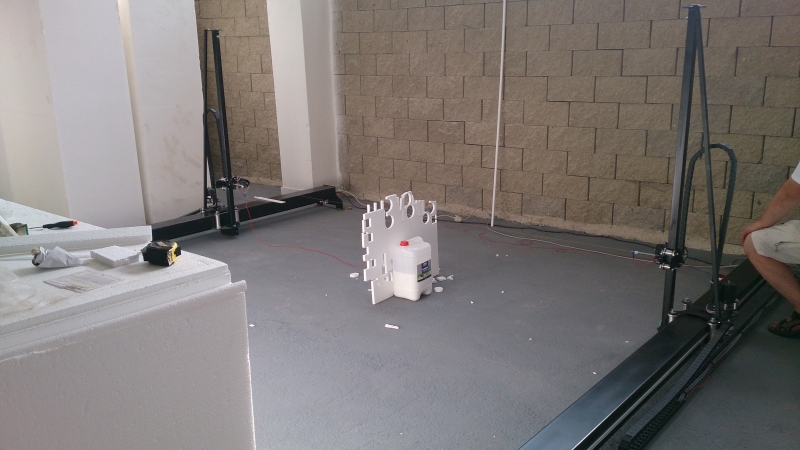

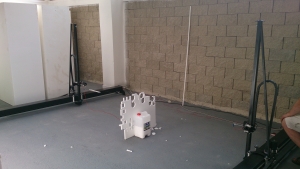

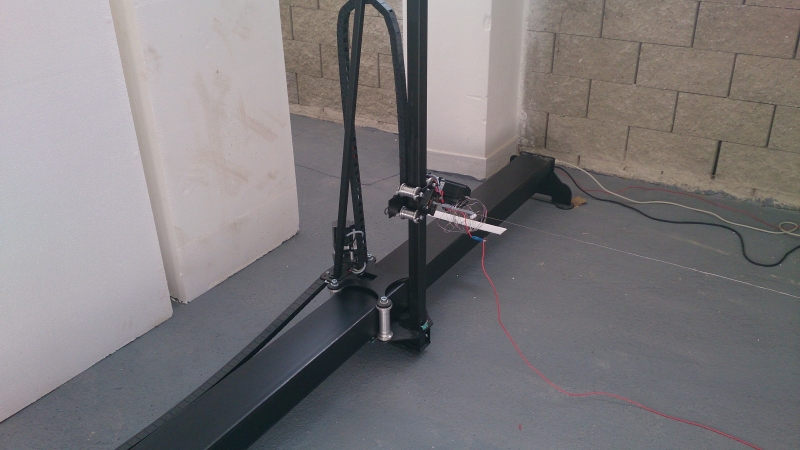

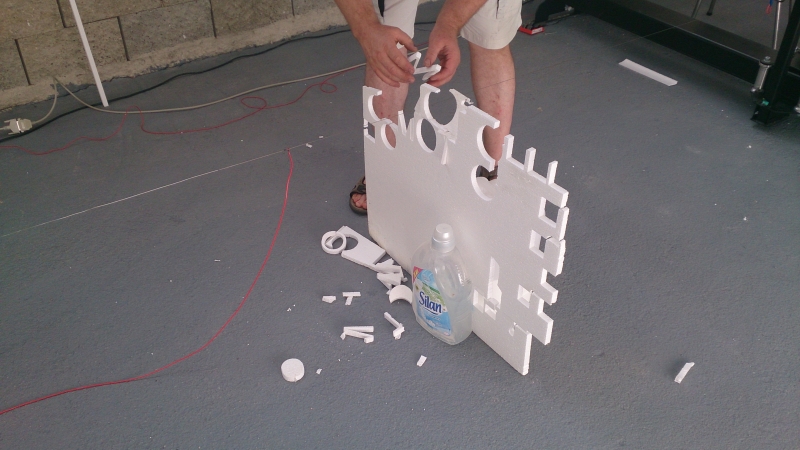

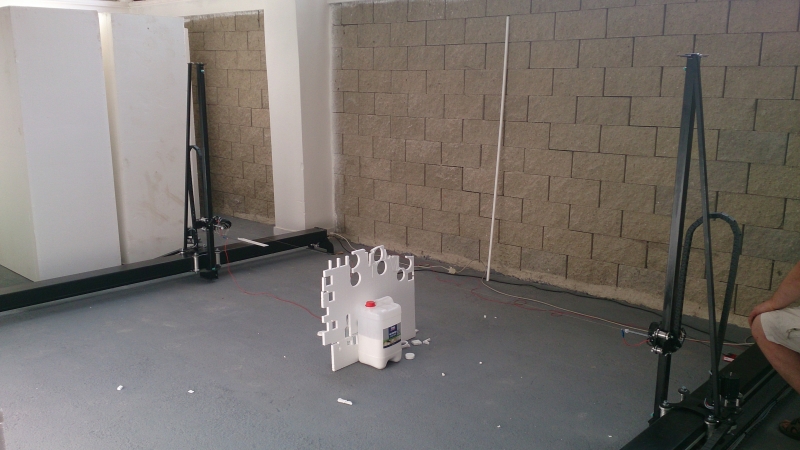

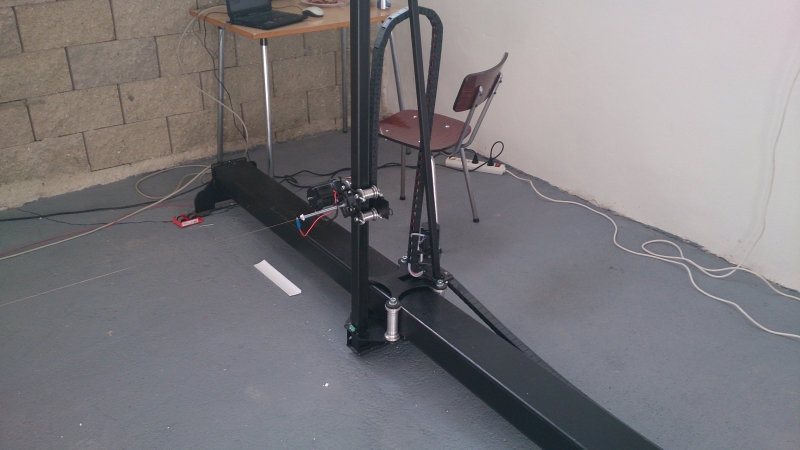

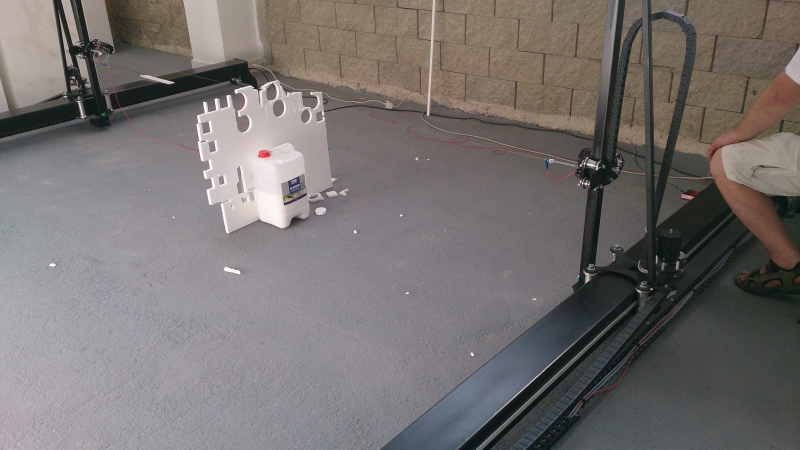

Náhled našeho instalovaného výrobku:

Video ukázka z praxe
