ŘEZAČKA POLYSTYRÉNOVÝCH KOMPONENTŮ PRO MADOS PRO, s.r.o.

Tento projekt byl rozdělený do několika fází. V první vázy vznikla řezačka polystyrénu, která dokáže velmi přesně formátovat obrovské polystyrénové bloky na požadované desky. Pomocí tohoto stroje je zákazník nezávislý, na skladě jim stačí mít pouze uvedené polystyrénové bloky, nikoliv již desky od každé tloušťky. Řezačka bloků je vyrobená z ocelových profilů, kde konstrukce pojezdů je převzatá z našich CNC řezaček polystyrénu. Uvedené lineární pojezdy pomocí hliníkových rolniček se stále jeví jako dostačující a finančně zajímavé. Řezačku bloků řídí speciálně vytvořený HW i SW a to přesně podle požadavků firmy MADOS Pro s.r.o.

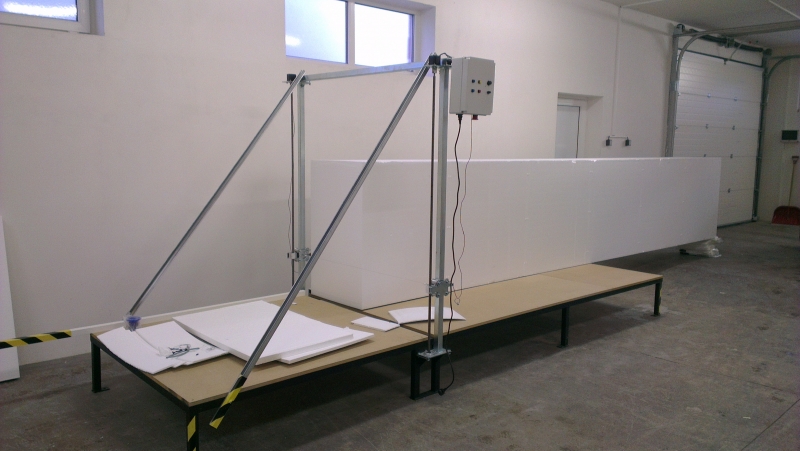

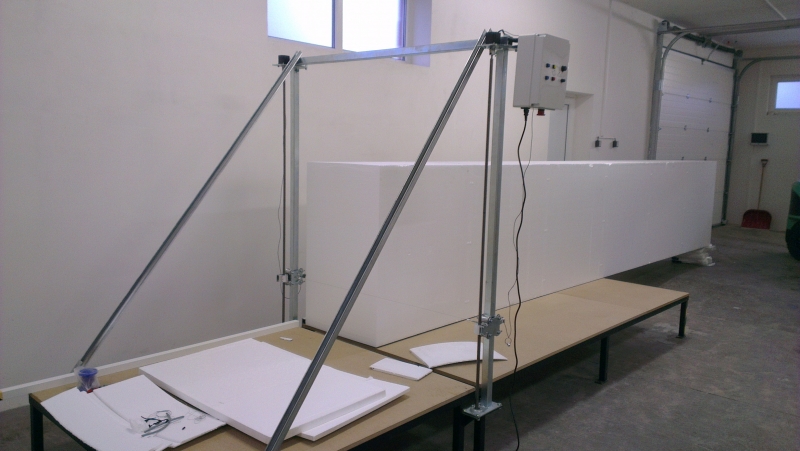

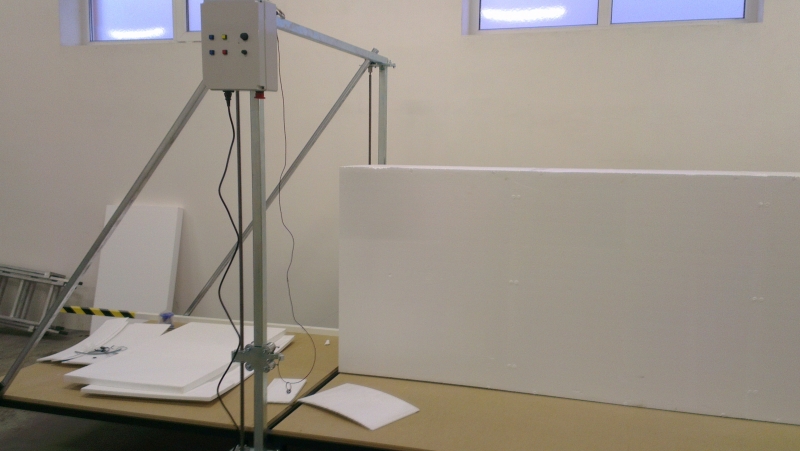

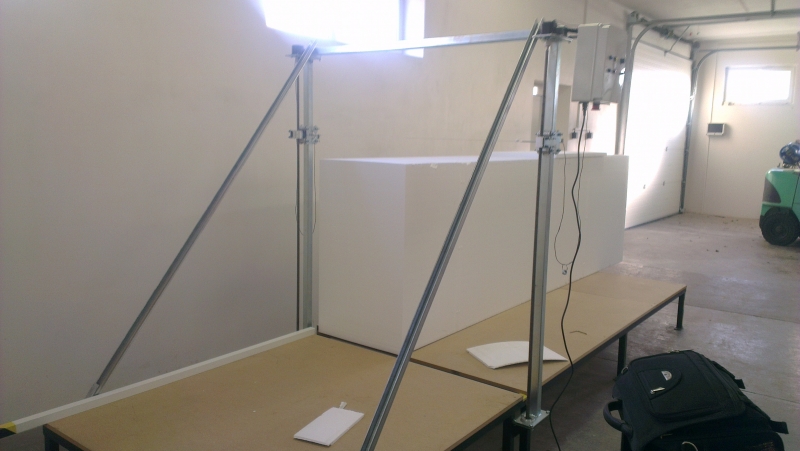

Náhled na výrobek (řezačka bloků):

V druhé vázy by z těchto naformátovaných bloků firma MADOS Pro s.r.o. potřebovala velmi přesně řezat polystyrénové výplně hliníkových profilů a to včetně zámků, tak, aby v hliníkovém profilu bylo co nejméně vzdušných dutin. Zde nastával problém s natažením odporového drátu na vzdálenost 2,5m, kde se jemné vybrace přenášely na tento odporový drát. Odporový drát při tomto drobném chvění vypaloval jemně zubatý, nepřesný povrch. Tato vlastnost se odstranila systémem kladek.

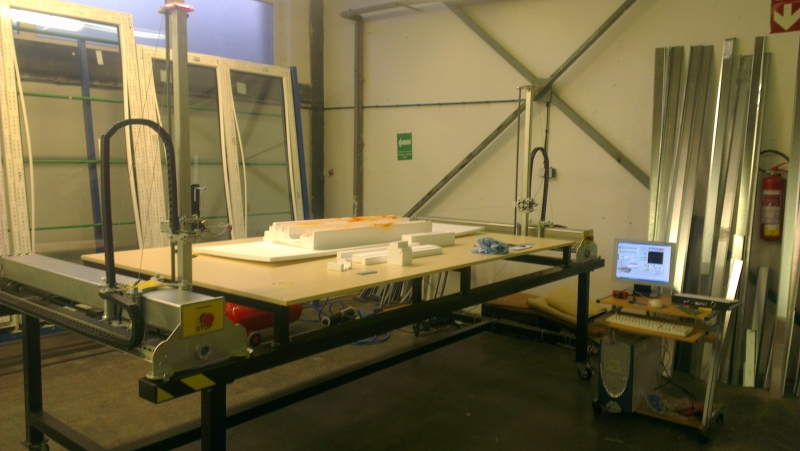

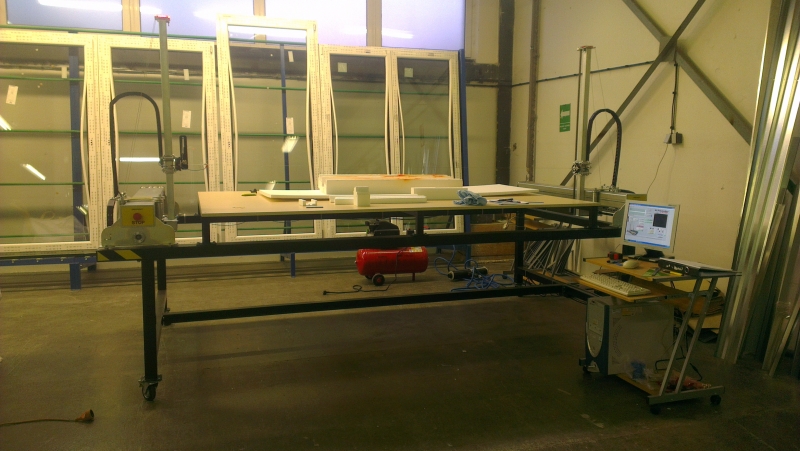

 Náhled na výrobek (CNC Řezačka table):

V třetí fázi je nutné navrhnou vícedrátovou řezačku bloků, která by dokázala na jeden průjezd z polystyrénového kvádru vyřezat hned několik přesných polystyrénových polotovarů sloužících rovněž jako výplň hliníkových profilů. V podstatě jde  o konstrukci podobnou řezačce bloků, ovšem s přídavným řezacím rámem pro velké množství řezacích odporových drátů.

Náhled na výrobek (vícedrátová formátovací řezačka polystyrénu):

Video ukázky z praxe:
