CNC Plazma router (Rohozec u Tišnova)

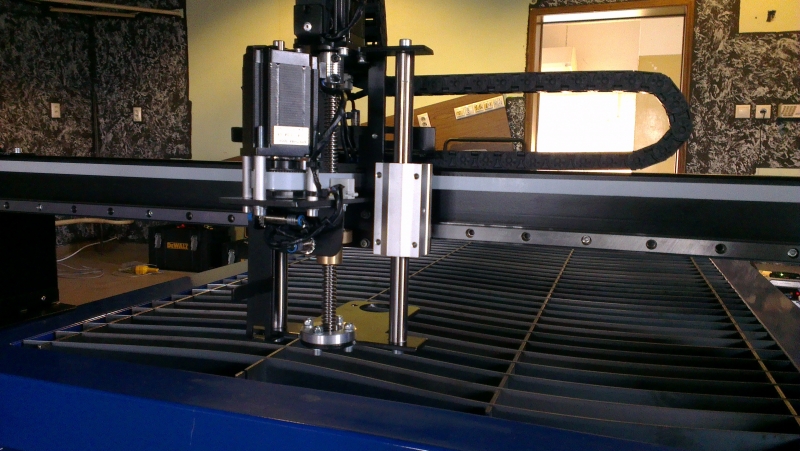

Cílem projektu bylo vytvoření plnohodnotného, konkurenčně schopného pálícího stroje, který zvládne pálit materiál o tloušťkách až několik desítek mm! Takové požadavky vedly k problémům návrhu stolu, především zaměření se na rošt a následně celou konstrukci, která musí bez problémů unést materiál i o několika stovkách kg. Tento problém vyřešila ocelová konstrukce z profilových jacklů 100*100mm s vhodnou výstuhou. Rošt je řešený formou vlnek z důvodů eliminace propalů, vlnky jsou nastřihané z tenkého plechu. Rošt je měnitelný, z praxe 1x za rok. CNC Router disponuje vlastním upraveným CAM procesorem, dále pak i samotným procesorem i elektronikou co řídí stroj. Stroj disponuje aktivní osou "Z", která si před každým zapálením změří výšku materiálu pod hořákem a vynuluje si souřadnice na ose "Z". Dále je možné stroj doplnit i o THC, které měří výšku materiálu i v průběhu pálení. Tím je možné řezání i do vlnkového plechu, nebo do velmi tenkých plechů, které se pálením (tepelnou roztažností) vlní. Vlnící se materiál má tendenci zachytávat se za hořák plazmy.

Ve finále se podařilo vytvořit konkurenčně schopný CNC stroj, který zvládá všechny výše popsané úkony nad míru očekávání konstruktéra. Stroj disponuje vlastním PC s dotykovým LCD monitorem. Při dodávce stačí stroj pouze připojit do sítě 230V a vložit pálící program vyexportovaný z AutoCAD, Corel, SolidWorks, TurboCAD, ArtCAM, .... (Tyto návrhové programy nejsou v dodávce stroje)

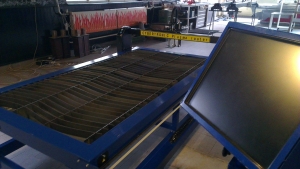

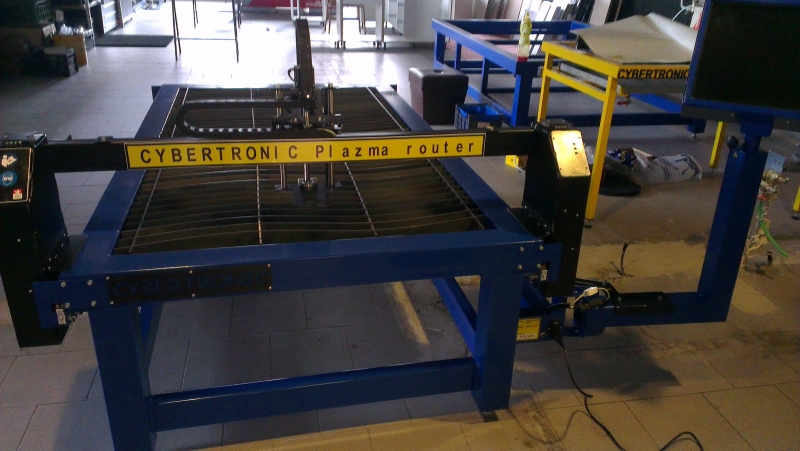

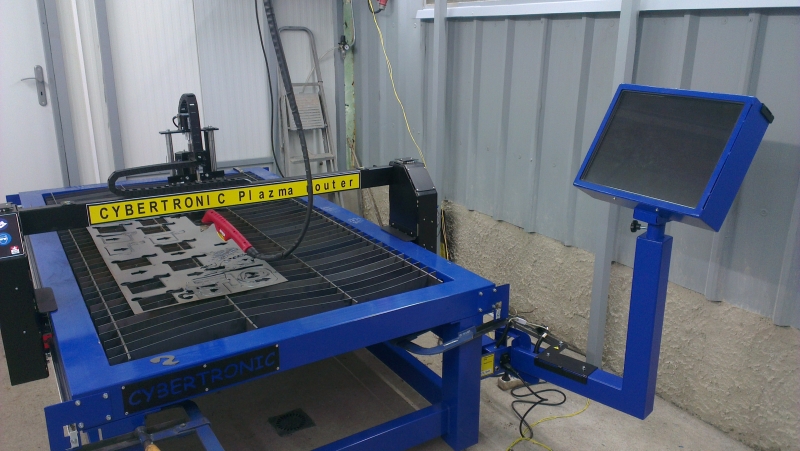

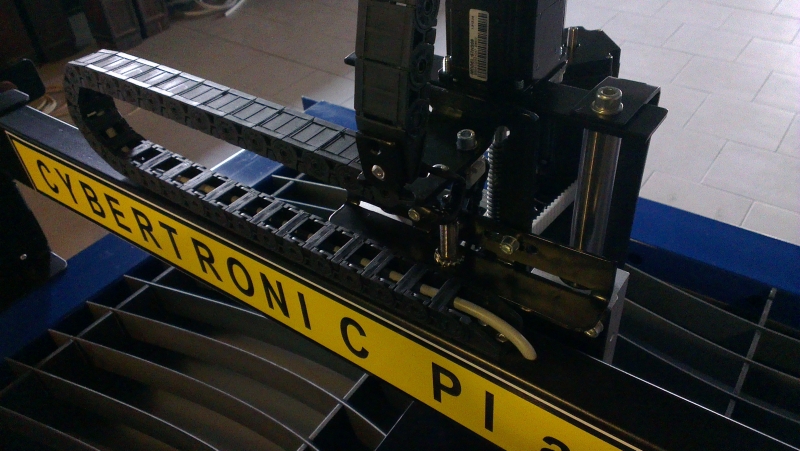

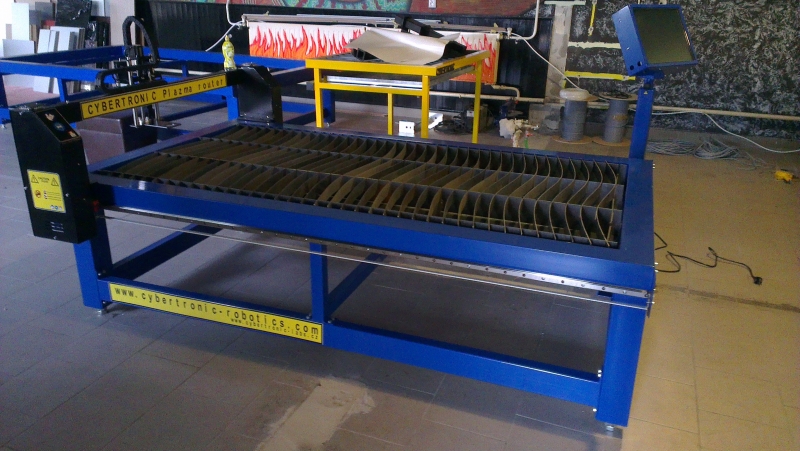

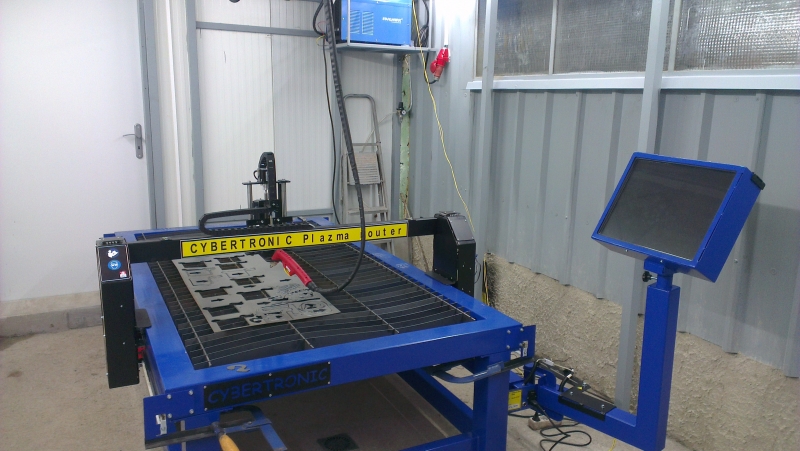

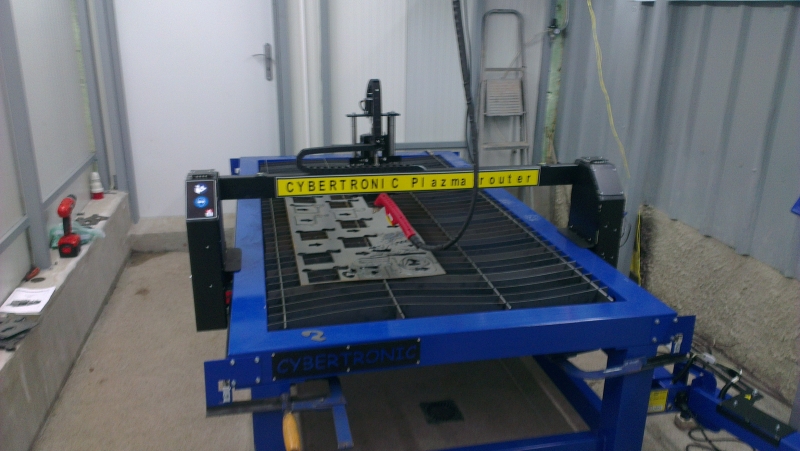

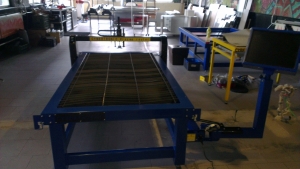

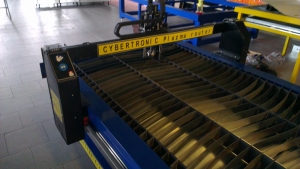

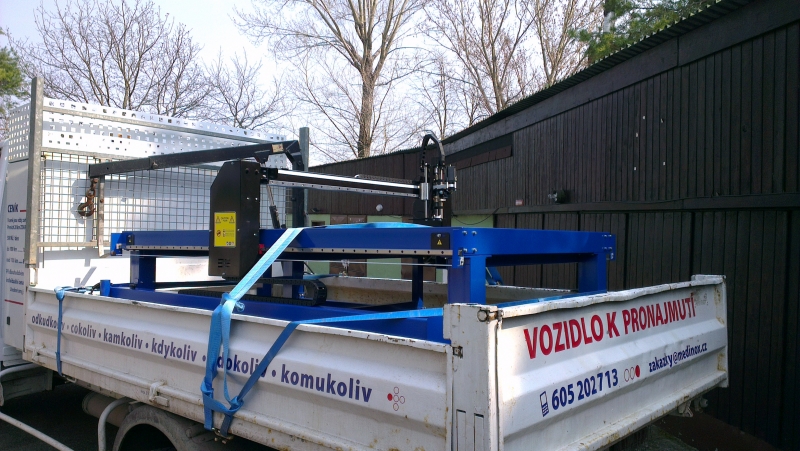

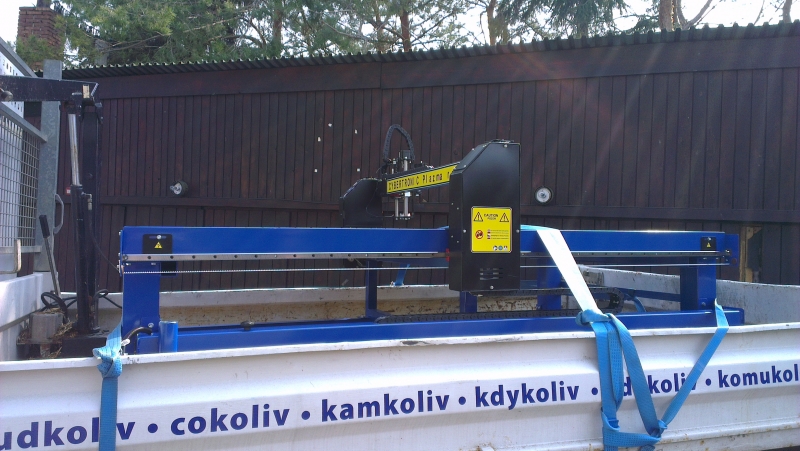

 Vzhled stroje:
